การนำเอาไฟล์ BIM จากโปรแกรม Revit หรือ อื่นๆไปใช้งานต่อยอดใน iModel

การนำเอาไฟล์ BIM จากโปรแกรม Revit หรือ อื่นๆไปใช้งานต่อยอดใน iModel

iModels เป็นเทคโนโลยีของ Bentley  ที่ทำให้ไฟล์ BIM หรือ อื่นๆไปทำงานได้อย่างสูงสุด ทั้งรองรับโปรแกรม Desktop และ Server และโปรแกรมที่ไม่ไช่โปรแกรมของ Bentley โดยการติดตั้งบนโปรแกรมต่างๆได้ โอนไปมาระหว่างกันได้ง่าย ทำให้ไฟล์โมเดลมีขนาดเล็กกระทัดรัด ทำให้เปิดใช้งานได้ง่าย

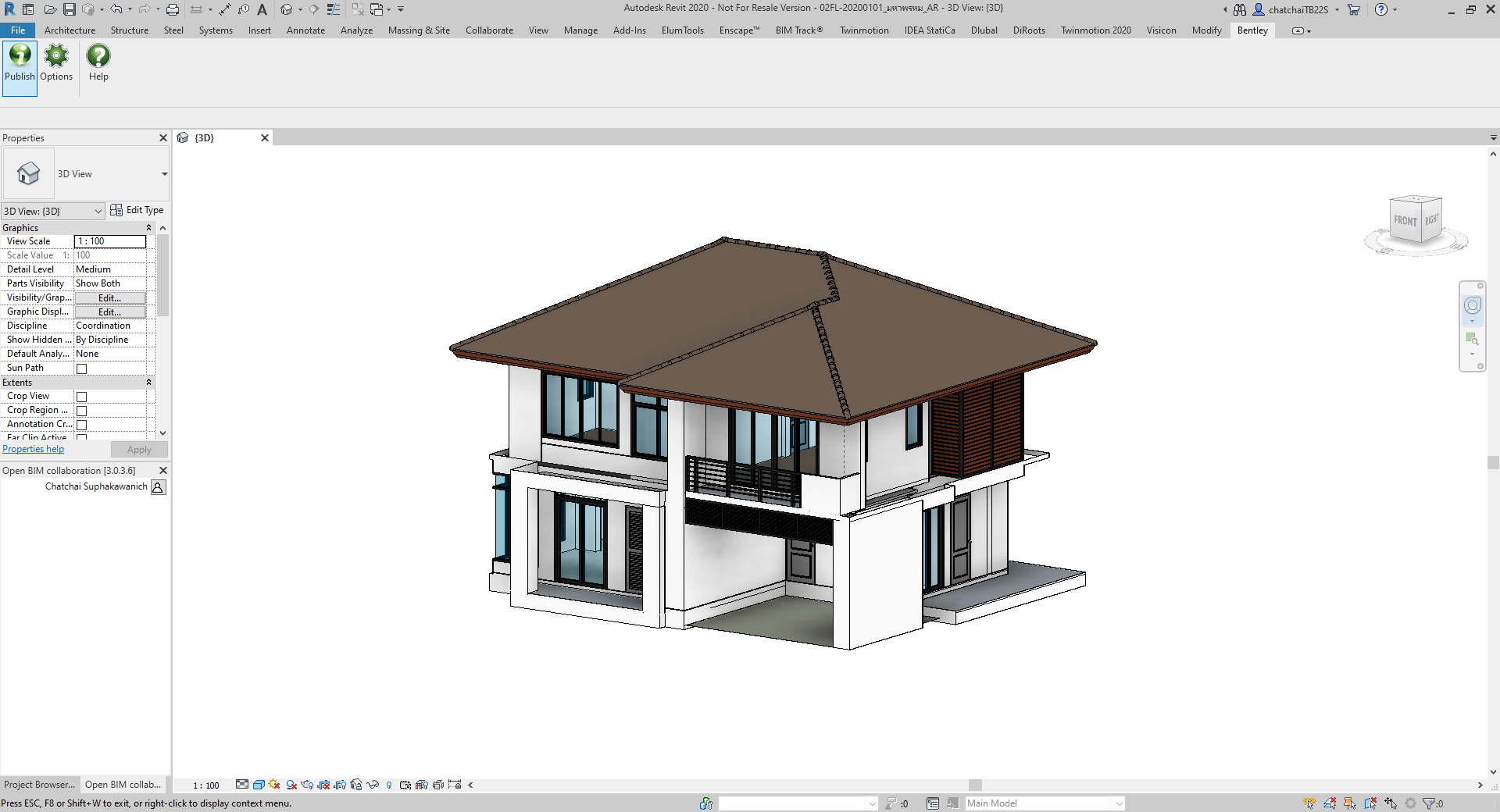

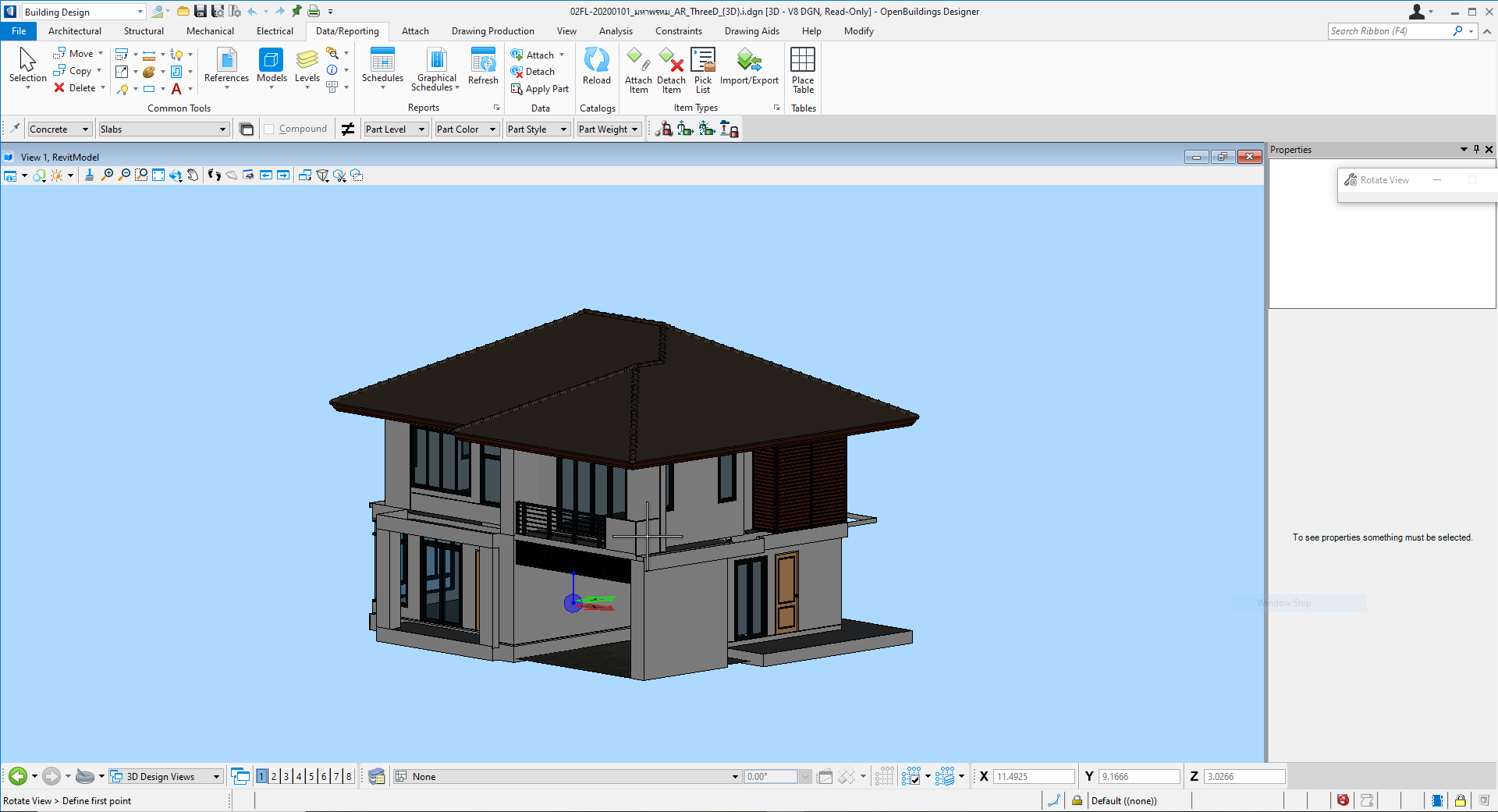

ภาพข้างบน สร้างโมเดลด้วย Revit แล้ว Publish เป็น iModel บนเมนูบน Revit เป็นไฟล์ iModel และเปิดด้วยโปรแกรม OpenBuilding ได้เลย ไม่มีการสูญเสียข้อมูลเหมือนการทำผ่าน IFC ด้วยซ้ำ


ซึ่ง iModel สามารถติดตั้งกับโปรแกรมต่างๆได้เยอะมากๆ

  • PDS ใช้  ProjectWise PDx Dynamic Review Service  สามารถเปิดโมเดลสำหรับการรีวิวงานออกแบบ convert OpenPlant Modeler
    Smart 3D ใช้  iModel Composition Service สำหรับ S3D - convert models สำหรับการรีวิว (file-based or on the iModelHub)
  • PDMS และ E3D  ใช้  Bentley iModel Composition Service for PDMx – สำหรับการรีวิวโมเดล (file-based or on the iModelHub) and use in OpenPlant for isometrics, orthographics, and modeling IFC, JT และการใช้ไฟล์กลางในการทำงาน IFC
  • ArchiCAD ใช้ MicroStation
  • ArchiCAD ใช้  OpenBuildings Designer
  • Sketchup ใช้ iModel Plugin for SketchUp
  • Rhino ใช้  MicroStation
  • AutoCAD ใช้  MicroStation
  • Revit โดยใช้  iModel plug-in for Revit

  • กราฟข้างล่างจะพอทำให้เราเข้าใจหลักการทำงานของ iModel ได้ง่ายขึ้น ทำให้เราสามารถขยายขีดความสามารถของ BIM ไปใช้งานได้ดีขึ้นกว่าเดิม และ ทำให้องค์กรเราทำกำไรได้ดีกว่ารายอื่น เพราะลดเวลา แม่นยำ ทำให้ต้นทุนต่ำกว่าการทำ BIM แบบเดิมๆ

และยังมี รุ่น SDK ที่ให้นักพัฒนาโปรแกรมสามารถนำไปพัฒนาเพิ่มเติมให้ทำงานได้ดีขึ้นกว่าเดิม





Courtesy : ขอขอบคุณเพจที่กรุณาแจกจ่ายโมเดล Revit     www.facebook.com/knowhowskill/
